創新性地實現人工揭蓋方式的自動化替代

更簡單地因應連接器的SMT用帽蓋處理

產品優勢

● 取代人工作業，節省人力資源

● 夾持力、位置、速度均可精準控制

● 作業前使用高精度激光傳感器檢查PCB及帽蓋狀態

● 不同電路板應對快速轉換，快速調整

● 基于機器視覺圖形編程，生產程序的編寫更容易

兩個高速型號(基本型)、基于松亞新一代NIAP平臺

ARC800SL - 單軌型，單工作頭, 支援最大460mm*460mm的電路板

ARC900SL - 單軌型，雙工作頭, 支援最大460mm*460mm的電路板

ARC****L - 單軌型/雙軌型，及更大的電路板支援尺寸可選（定制機型）

配備高速高精度的運動控制系統，幾乎所有的運動部件均由軟件自動驅動，無需作業人員的干預，僅需在作業過程中，設備監測到無法自行處理的異常時才需要作業人員介入。ARC全系列配備基準點視覺識別以消除誤差。配備的高精度激光高度測量在軟件層面的算法輔助下自動補償電路板的翹曲變形，從而保證揭蓋作業的準確性。基于松亞新一代NIAP平臺，保證了設備的緊湊性，在更小的體積內支援更大的電路板。

ARC系列自動揭蓋機具備比作業人員更快的作業速度，更精準的夾持力控制等優點。以及節省現場作業人員的人力配備，是制造工廠批量生產中傳統作業方式的優異替代方案。高質高效率的替代傳統的人工移除連接器帽蓋的作業方式。設備配備CCD視覺、激光高度測量、彈性夾爪，最大限度地減少了作業過程中可能對產品造成的傷害。

ARC系列設備是100%由軟件驅動的，包含軌道寬度的調節，故允許在更短的時間內完成換線工作。軟件采用向?qū)Ｊ?，盡可能傻瓜化。無論是生產前的準備，生產程序的編輯等，我們均站在客戶端現場作業人員的角度并結合我們多年的行業經驗來進行控制軟件的開發。從而保證了ARC系列設備可以更容易地集成到一個完全自動化的生產線。打開記錄每個電路板的條碼功能，連入現場的MES系統，將確保您的生產記錄具備可追溯性。

技術指標

● 電路板類型：硬板

● 運動平臺：龍門式XY

● 最大移動速度：1000mm/s

● 傳送系統方向：從左至右(出廠設定)，從右到左(軟件設定)

● 傳送系統高度：900±20mm

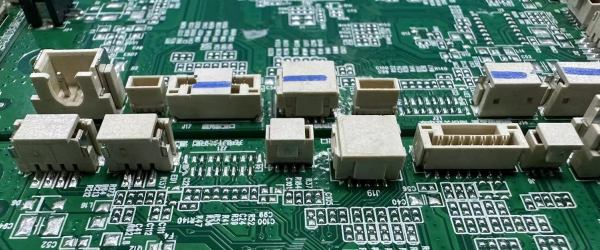

● 針對元器件：帶有SMT用帽蓋的連接器

● 電氣需求：AC220 50/60HZ 、≥ 0.4Mpa
